MPO / MTP 16F & 32F 400G Glasfaserkabel

Das 16-adrige MPO / MTP-Glasfaserkabel ist eine neue Art von Glasfaserbaugruppen zur Unterstützung der 400G-Übertragung. Die grundlegenden MPO-Trunking-Systeme sind in 8-, 12- und 24-Glasfaser-Varianten erhältlich. Die Baugruppen werden in einreihigen 16-Faser- und 32-Faser-Konfigurationen (2×16) angeboten, um den physikalischsten Kontakt mit der höchsten Dichte für Mehrfaser-Steckverbinder auf dem Markt zu erzielen. Karo liefert das branchenführende 16-adrige MTP / MPO-Glasfaserkabel mit Dichte Baugruppen und 32-Glasfaser (2×16) MTP / MPO-Glasfaserkabelbaugruppen.
Hochdichtes 16-adriges MPO / MTP-Glasfaserkabel kann direkt in aktive 16x25G-Geräte eingekoppelt werden, was den Standards TelcordiaGR-326 Core, TIA 604-18 (FOCIS 18) und IEC (61754-7-3) entspricht.

  • Die Standards Telcordia GR-326 Core, TIA 604-18 und IEC (61754-3) einhalten
  • Physikalischer Kontakt mit höchster Dichte für Mehrfaserverbinder
  • Unterstützt die 400G-Übertragung für das Hyperscale Data Center
  • Stellen Sie direkt auf aktiven 16x25G-Geräten bereit
  • Erfüllt die Kundenanforderungen in verschiedenen Branchen, einschließlich Singlemode (OS2) und Multimode (OM1 ~ OM5), mit angepasster Länge und Struktur

Details zur Montagestruktur

MTP / MPO (1×16) bis MTP / MPO (1×16), 16-Faser-, OM3-, Minicore-, LSZH-Baugruppen

MTP / MPO (2×16) bis MTP / MPO (2×16), 32-Faser-, OM3-, Minicore-, LSZH-Baugruppen

Typische Anwendungen

OSFP / QSFP-DD bis OSFP / QSFP-DD Lokal 400G-SR8 bis 400G-SR8

OFSP / QSFP-DD zu QSFP über DC mit Trunk 400G-SR8 bis 2 x 200G-SR4 (oder 2 x 100G-SR4)

OSFP / QSFP-DD zu SFP über DC mit Trunk 400G-SR8 bis 8 x 50G-SR (oder 25G-SR)

Häufig gestellte Fragen zu MPO16 / MTP-16-Glasfaserkabeln

Die MPO / MTP 16-Steckverbinderfamilie umfasst die 16-Faser-MT-Ferrule, Steckverbinderhardware und Schottadapter. Der 16-Faser-MT nutzt den gleichen externen Platzbedarf wie die vorhandene herkömmliche 12-Faser-MT-Ferrule und ist in einer oder zwei Reihen mit 16 Fasern erhältlich. Er nutzt alle bewährten Funktionen und Technologien unserer traditionellen PPS-MT-Ferrulen. Die Anschlusshardware bietet eine einzigartige Keying-Funktion im Gegensatz zur zentrierten Keying-Funktion der herkömmlichen MPO-Hardware. Dieses neue Keying-Design ist standardisiert Durch TIA 604-18 (FOCIS 18) und IEC (61754-7-3) wird die ordnungsgemäße Verbindung des MPO-16 / MTP-16-Steckers sichergestellt, ohne dass die 16-Glasfaser-Steckverbinderhardware versehentlich mit Standard-MPO-kompatibler Hardware verbunden wird. MPO / MTP 16-Adapter sind in voller oder reduzierter Flanschmontage und entgegengesetzter oder ausgerichteter Tastenausrichtung erhältlich
  • Aggregation mehrerer 8 faserparalleler optischer Transceiver
  • Direkte Kopplung an neu entstehende 16 faserparallele optische Verbindungen
  • (8 Tx / 8 Rx, z. B. 400 G QSFP-DD, OSFP)
  • Strukturierte Verkabelungsanwendungen mit hoher Dichte

Beispielkonfigurationen für SR8, DR8 (PSM8)

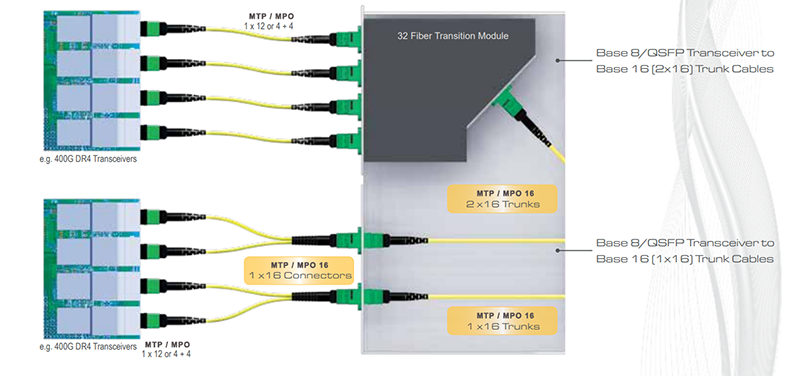

Beispielkonfigurationen für SR4, DR4 (PSM4)

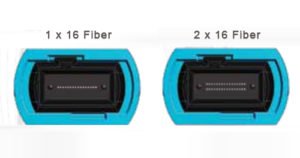

• MT-Ferrulen mit 1 x 16 und 2 x 16 Fasern • Physikalischer Kontakt mit höchster Dichte • Gleiche äußere Grundfläche wie bei herkömmlichen MT-Ferrulen • Faserabstand: 0,25 mm innerhalb der Reihe; 0,50 mm zwischen den Reihen • Verfügbar in MM, MM APC und SM APC • Extrem niedrig hygroskopisches Material für außergewöhnliche Umweltstabilität • Verriegelung des Steckverbinders optimiert, um die Bildung von Schmutz zu reduzieren • US Conec patentierte elliptische Führungsstiftform • SC-Footprint-Ausschnitt mit Flansch und reduzierte Flanschadapter
