MPO / MTP-Verkabelungssystem

Karono produziert und vertreibt eine breite Palette von MTP / MPO-Produkten, einschließlich Single-Mode- oder Multimode-MPO- und MTP-Glasfaserkabeln. Mehrfaser-Ferrulenverbindungen, die in Backplane- und Leiterplattenanwendungen mit hoher Dichte in Daten- und Telekommunikationssystemen verwendet werden. Hochdichte MTP / MPO-Hauptkabel mit bis zu 288 Fasern in einem einzigen Kabel. Der MPO-Glasfaserkabelstecker bietet die bis zu 12-fache Dichte von Standardsteckern und bietet erhebliche Platz- und Kosteneinsparungen.

Der in IEC 61754-7 und TIA / EIA 604-5 spezifizierte und standardisierte MPO / MTP-Anschluss neben der LC-Glasfaserschnittstelle ist die erste Wahl für ITS (Information Telecommunication System) in der bandbreitenintensiven Hochgeschwindigkeitswerbung von morgen Gebäude und Rechenzentren. Es kann entweder für parallele Optikanwendungen wie Infiniband mit Datenraten von bis zu 120 Gbit / s oder für die kommenden Ethernet-Protokolle mit 40 Gbit / s und 100 Gbit / s über Multimode OM3-, OM4- und OS2-Glasfaser verwendet werden. Ähnlich wie der bekannte MT-RJ-Stecker enthält das MPO / MTP mehrere Fasern in einer einzigen hochpräzisen Ferrule, die PC- oder APC-poliert werden kann und einen typischen Einfügungsverlust von 0,25 dB, einen Rückflussverlust von> 60 dB für Singlemode und aufweist Einfügungsdämpfung von 0,2 dB, Rückflussdämpfung> 30 dB für Multimode.

Das MPO / MTP-Glasfaserkabel kann in Kombinationen von 4, 8, 12, 16,  24, 32 und 48 Glasfaserkabeln massenklemmen. Optionale Längen erhältlich.

MPO / MTP-FASEROPTISCHE KABEL

8,12,16,24,32 Fasern MPO / MTP-Faser-Patchkabel

OPTISCHE FANOUT-KABEL DER MPO / MTP-FASER

8,12 Fasern MPO / MTP-Faser-Fanout-Kabel

Was ist MPO Connector?

Multi-Fibre Push On (MPO) ist eine Kategorie von Glasfaserverbindern, die eine lineare Anordnung von Fasern über eine einzelne Ferrule verwendet. Die häufigste Anwendung für MPO-Steckverbinder ist die Terminierung von Mehrfaser-Flachbandverbindungen in Innenräumen mit hoher Dichte.
MPO-Steckverbinder waren eine Standardschnittstelle für dichte Hauptkabel und wurden in letzter Zeit in Patchpanel-, Server- und Switch-Anwendungen immer häufiger verwendet. Ein einzelner MPO-Anschluss kann mehrere „Sam Charlie“ (SC) - oder LC-Verbindungen ersetzen. Dies spart Platz bei der 12-fachen (oder mehr) Faserdichte bei gleicher Stellfläche und vereinfacht die Installation. Die MPO-Verbindungsschnittstelle wurde gemäß den Standards IEC-61754-7 (international) und TIA 604-5 (USA) definiert.

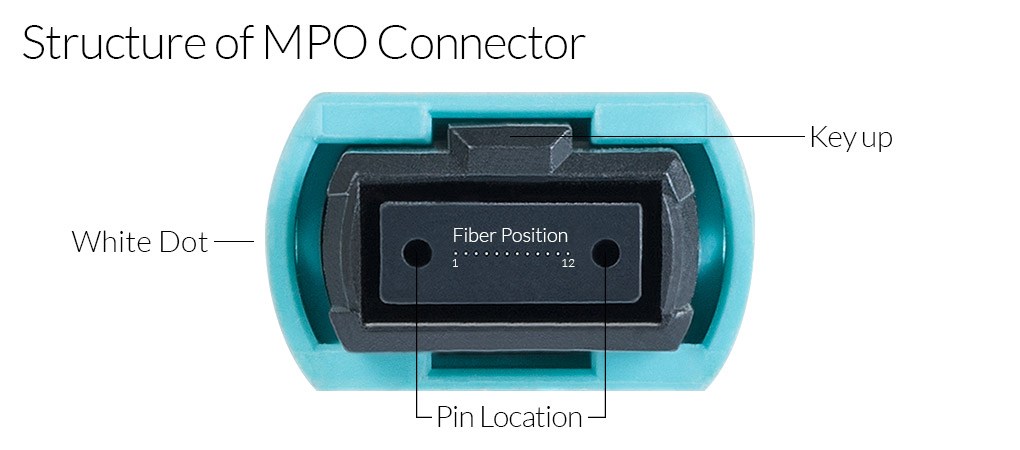

Der äußere Formfaktor eines MPO-Faserverbinders umfasst ein geformtes, rechteckiges Kunststoffgehäuse, das auf einer Seite zur Paarung und Ausrichtung der Faserposition „verkeilt“ ist. Wenn sich dieser Schlüssel in der Position „oben“ befindet, befindet sich Faser 1 auf der linken Seite. Das MPO-Steckergehäuse verfügt über einen Push-Pull-Verriegelungsmechanismus mit einem hörbaren Klicken, der eine schnelle und zuverlässige Verbindung ermöglicht. Die Dichte für MPO-Steckverbinderanwendungen kann zwischen 8, 12, 24, 32 oder 48 Fasern sowie zwischen 60 und 72 Faseroptionen für spezielle Anwendungen mit hoher Dichte variieren. Die 12- und 24-Glasfaseroptionen werden heute am häufigsten verwendet, wobei der 12-Glasfaser-Anschluss (MPO-12) als erster in Rechenzentrumsanwendungen breite Akzeptanz findet. Der 24-Glasfaser-Anschluss hat sich als mathematisch bequeme Lösung für viele Geräteverbindungen mit 40 Gig (8 Glasfaser) und 100 Gig (24 Glasfaser) erwiesen, was in jüngster Zeit zu einer Zunahme der MPO-24-Auslastung geführt hat. Obwohl die Größe des Steckverbindergehäuses für 12-Faser- und 24-Faser-MPO-Steckverbinder identisch ist, umfasst die 24-Faser-Option eine zweite Reihe mit 12 Fasern. In ähnlicher Weise umfassen die 48- und 72-Faser-MPO-Verbinder 4 bzw. 6 Faserreihen. Die 16- und 32-Faser-MPO-Steckverbinder enthalten 16 Fasern in jeder Reihe anstatt 12. Dieses Format wurde speziell für 400-Gig-Anwendungen entwickelt. Die MPO-Technologie kann sowohl für Multimode- als auch für Single-Mode-Fasern verwendet werden. Multimode-Steckverbinder verwenden flache Ferrulen, während die Single-Mode-Steckverbinder um acht Grad abgewinkelte Ferrulen verwenden, um die Rückreflexion zu minimieren. Da diese Anschlüsse in ihrer Form ähnlich, aber nicht miteinander kompatibel sind, wird die Farbcodierung verwendet, um einen Typ leicht vom anderen zu unterscheiden.
Obwohl die Begriffe MPO und MTP manchmal synonym verwendet werden, ist MTP der Handelsname für einen bestimmten von US Conec hergestellten Mehrfaser-Steckverbinder und steht für "Multi-Fiber Terminaation Push On". Zu den proprietären Konstruktionsmerkmalen von MTP-Steckverbindern gehören schwimmende Aderendhülsen, die die Ausrichtung und Leistung unter Lastbedingungen verbessern, und elliptische Führungsstifte für eine optimierte Ausrichtung und Haltbarkeit. Mechanische Verbesserungen im Steckergehäuse verbessern ebenfalls die Zuverlässigkeit. Dies umfasst ein modifiziertes Federdesign, das den Bandabstand verbessert, und ein abnehmbares Gehäuse, um die Änderung des Steckverbindergeschlechts und das Polieren der Ferrulen vor Ort zu erleichtern, sowie einen verbesserten Testzugang. Alle MTP-Anschlüsse sind auch MPO-Anschlüsse, obwohl das Gegenteil nicht der Fall ist. Ein MTP-Konnektor ist zu 100% mit seinem generischen Gegenstück im MPO-Stil kompatibel, aber ein MPO-Konnektor entspricht in Hochleistungsanwendungen aufgrund der engeren Designtoleranzen und Funktionsunterschiede nicht funktional einem MTP. Der MTP-Anschluss entspricht den gleichen US-amerikanischen und internationalen Standards wie der Standard-MPO-Anschluss. Eine „Elite“ -Version des MTP-Anschlusses ist ebenfalls mit geringerem Einfügungsverlust im Vergleich zum Standard-MTP-Anschluss erhältlich.
Reinigung und Inspektion zur Kontrolle der Verschmutzung des MPO-Steckers sind wesentliche Best Practices. Jede der mehreren Fasern, die an einem MPO-Verbinder angebracht sind, erstreckt sich über einen kleinen Abstand von der Ferrule, was bedeutet, dass sich die Faserenden physisch berühren, wenn die MPO-Verbinder zusammengesteckt werden. Dies macht die Sauberkeit dieser Passflächen entscheidend. Die große MPO-Oberfläche und der Schottzugang bieten zahlreiche Möglichkeiten für eine Kontamination des Steckverbinders. Die Menge der Faserendflächen erhöht auch das Kontaminationspotential exponentiell. Wenn wir beispielsweise annehmen, dass jede Faseroberfläche eine Wahrscheinlichkeit von 90% hat, kontaminiert zu werden, ergibt sich eine Wahrscheinlichkeit von 0,9012 oder 28%, dass mindestens eine Faseroberfläche in einem MPO-12 kontaminiert wird. Verunreinigungen an einem Faserende können sich nachteilig auf die anderen auswirken, indem Fresnel-Luftspalte eingeführt werden, die sich entlang der Linie ausbreiten oder benachbarte Fasern aus der Ausrichtung bringen. Jede Faserendfläche sollte auf Staub, Öl, Kratzer oder andere Verunreinigungen untersucht werden. Wenn eine Kontamination festgestellt wird, ist die Reinigung mit einem speziell entwickelten MPO-Reinigungswerkzeug und einer Lösung der nächste logische Schritt, da das falsche Reinigungswerkzeug die Stirnfläche beschädigen kann. Nach der Reinigung sollte vor der Installation eine zusätzliche Überprüfung zu Überprüfungszwecken durchgeführt werden. Dieser Reinigungs- und Inspektionszyklus sollte wiederholt werden, bis keine Kontamination mehr festgestellt wird. Erhalten Sie mehr Best Practices für die Faserinspektion.
Der Begriff Polarität in optischen Netzwerken wird verwendet, um die korrekte Anpassung von Fasern zwischen dem Sende- und dem Empfangsende der optischen Verbindung zu beschreiben. MPO-Steckverbinder können aufgrund der erhöhten Faserdichte in jedem Steckverbinder Polaritätsprobleme erschweren. Im Gegensatz zu einer SC- oder LC-Glasfaserverbindung kann eine einfache VFL-Prüfung die Polarität oder Kontinuität nicht vollständig überprüfen. Da die Faserpositionen in jedem Anschluss festgelegt sind, können die Fasern nicht einfach bewegt werden, wenn ein Polaritätsproblem festgestellt wird. MPO-Steckverbinder erhöhen die Komplexität und haben drei unterschiedliche Polaritätsmethoden angewendet. Typ A: Bekannt als Straight-Through-Methode. Unter Verwendung dieser Polaritätskonvention wird der erste Stecker in der Position "Schlüssel hoch" zum zweiten Stecker in der Position "Schlüssel runter" verlegt. In dieser Ausrichtung wird die Faser in Position 1 des ersten Verbinders zusammen mit den Fasern 2, 3, 4 usw. zur Faserposition 1 im benachbarten Verbinder geleitet.
 Typ B: Dies wird manchmal als invertierte oder "gespiegelte" Methode bezeichnet. In dieser Konfiguration befinden sich beide Steckverbinder in der "Schlüsselposition", die Nummerierung der entsprechenden Fasern wird jedoch umgekehrt. Beispielsweise wird unter Verwendung von MPO-12-Verbindern die Faser 1 vom ersten Verbinder mit der Faserposition 12 im zweiten Verbinder verbunden, und die Faser 2 wird mit der Faserposition 11 usw. verbunden. Diese Konvention wird üblicherweise in der 40 / 100G-Architektur verwendet
Typ C: Dies wird auch als Twisted Pair- oder Pairwise Flip-Methode bezeichnet. Da jede Gruppierung von 2 Fasern umgedreht ist, wird die Faser 1 mit der Position der Faser 2 des benachbarten Verbinders verbunden, während die Faser 2 zur Position der Faser 1 geleitet wird. Das gleiche Schalten gilt für jedes einzelne Faserpaar. Diese Konfiguration wird häufig in 1 / 10G-Architekturen gefunden.
Eine ideale Glasfaserverbindung richtet die Fasern perfekt aus, so dass keine optische Energie verloren geht. Leider machen die Herstellungstoleranzen, die sowohl den Verbindern als auch den Fasern selbst innewohnen, diese perfekte Ausrichtungsbedingung praktisch unmöglich.
 Simplex-Faserverbindungen erfassen zwei zusammenpassende zylindrische Faserenden in einer zylindrischen Keramikspalthülse, wodurch die Ausrichtung der zusammenpassenden Fasern recht einfach ist. MPO-Steckverbinder stellen die kombinierten Herausforderungen der gleichzeitigen Ausrichtung mehrerer Fasern und der offenen Adapterkanäle dar, die einen Steckverbinder vom anderen trennen. Die mehreren Faserpositionen tragen zum Toleranzstapel bei, da der Abstand und der Abstand zwischen jeder Faser Möglichkeiten für einen seitlichen Versatz und andere mögliche Fehlausrichtungsbedingungen schaffen. Um eine optimale Ausrichtung zu erreichen, verwenden MPO-Faserverbinder zwei Ausrichtungsstifte aus Edelstahl an einem Verbinder und zwei Löcher in derselben relativen Position am Gegenstück. Diese werden auch als "männliche" und "weibliche" Konfigurationen bezeichnet, obwohl üblicherweise die Nomenklatur von "Stiften" und "keine Stifte" verwendet wird. Einige Hersteller bieten Steckverbinderoptionen mit entfernbaren / austauschbaren Stiften an, obwohl die meisten Steckverbinder in beiden Zuständen vor Ort nicht geändert werden können, was bedeutet, dass zwei Steckverbinder desselben Typs nicht miteinander verbunden werden können. MPO-Testgeräte, die entweder fixierte oder nicht fixierte Steckverbinder akzeptieren können, können Ausrichtungs- / Konfigurationsprobleme vereinfachen, die beim MPO-Test auftreten. Während des Referenzverifikationstests können festgesteckte Jumper verwendet werden, um die Schaltung zwischen zwei nicht festgesteckten Kabelsteckeranschlüssen zu vervollständigen.
Obwohl eine Faserfehlausrichtung den mit der MPO-Verbinderschnittstelle verbundenen Einfügungsverlust erheblich beeinflussen kann, können andere Faktoren, einschließlich Fehlanpassungen der Fasergeometrie und der durch Luftspalte oder Verunreinigungen verursachten Fresnel-Reflexion, ebenfalls zum Gesamtverlust des MPO-Verbinders beitragen. Da viele der Faktoren, die zum optischen Verlust beitragen, mit mechanischen Einschränkungen oder Steckertoleranzen zusammenhängen, können Hochleistungssteckverbinder in Betracht gezogen werden, wenn das Verlustbudget niedrig und die Dichte hoch ist. Testgeräte, die mit der Option zur Durchführung von optischen Verlusttests an MPO-terminierten Kabeln ausgestattet sind, werden dringend empfohlen, da dies die Komplexität beim Testen von MPOs mit einem Einkanal-OLTS verringert.

Unsere Vorteile

Vorverbundene Baugruppen

Vorverbundene MPO / MTP-Baugruppen für kürzere Installationszeiten mit Plug & Play-Funktionalität.

Optimierte Luftzirkulation

Flachbandkabel MPO / MTP Patchkabel, FanOuts und Kabelbaum “mit reduziertem Kabeldurchmesser, der weniger Platz in Kabelkanälen, Leitungen und Wegen für eine optimierte Luftzirkulation in Doppelböden benötigt.

Schnelle Installation

Easy moves, adds and changes due to scalability and modularity of the product design for reduced down-times and faster installation.

Polarität A.

Um den Benutzern den Migrationspfad von 10 Gbit / s auf 40 Gbit / s anzubieten, bezieht sich die Telegärtner MPO / MTP-Produktfamilie auf die Polarität A.

Hohe Leistung und Qualität

Werkseitig montiert mit Messbericht für hohe, dauerhafte Zuverlässigkeit und Leistung.
